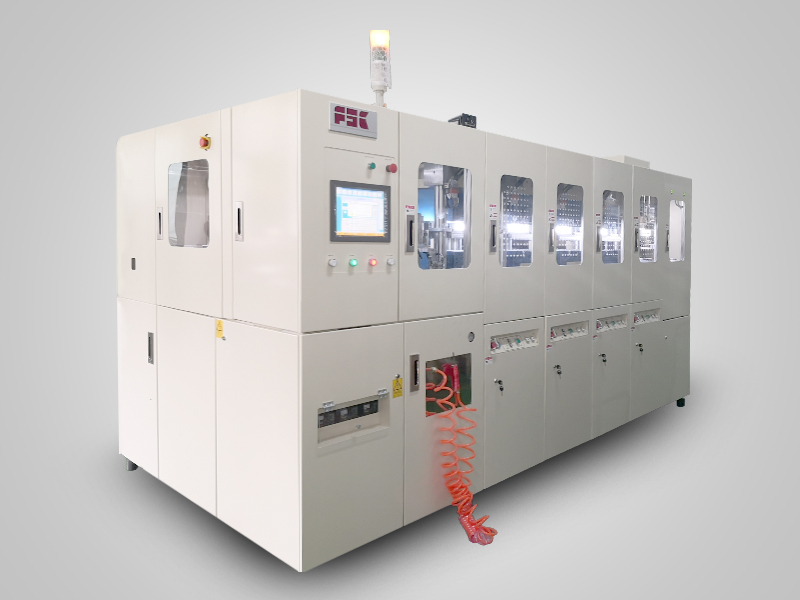

FSFC120自動封裝系統
發布日期：2024-09-12 來源： 瀏覽次數：1766
產品介紹
主要用于集成電路、半導體器件及LED基板的后工序封裝；除了滿足FSAM設備適用的產品封裝形式外，特別適用于倒裝封裝（Flip-chip）及多引腳、高腳位等產品。
該系統包括上料單元、引線框架整列單元、引線框架牽引單元、引線框架預熱單元、樹脂供給單元、上料機械手、下料機械手、壓機單元、下料沖切單元和成品輸出收集單元。
產品特點
◆Lead Frame：最大適用W78×L260mm
◆采用龍門搬運上料單元，防止框架搬運中出現的抖動及翹曲問題
◆適用倒裝封裝（Flip-chip）及多引腳、高腳位等產品
技術參數
| FSFC120自動封裝系統參數 | ||
| 名稱 | 參數 | |
| 適合L/F尺寸 | 寬 | 78mm |
| 長 | 260mm | |
| 厚度 | 0.1mm~2.0mm | |
| L/F數量/模次 | 每模2條 | |
| 適合樹脂尺寸 | 樹脂直徑 | 11mm--20mm |
| 樹脂長徑比 | 1.1~1.7（Max35mm) | |
| 供給料盒放置區尺寸 | 325mm | |
| 系統機械時間 | ≥28s | |
| 最大合模壓力（每單元） | 120T | |
| 最大注塑壓力（每單元） | 3T | |
| 注塑行程 | ≥85mm | |
| 注塑速度 | 0.1--20mm/sec | |
| 8級調速 | ||
| 模具開閉速度 | 高速140mm/sec | |
| 低速0.1--10mm/sec | ||
